针对产品:包含多个多种螺纹的产品,如压铸壳体电机端盖、法兰、壳体。
设备功能:
自动上下料,旋转工作台设计,双检测工位兼任两种螺纹,自动检测螺纹通止。
(可选)检测螺纹深度功能。最小可兼容至 M2 螺纹。兼容快速换型,快换工装自动识别,产品预设编程后换型时间少于5分钟。(可选)检测合格后标记功能。(可选)集成自动扫描产品二维码并进行追溯功能(含工业PC数据库)。
螺纹可

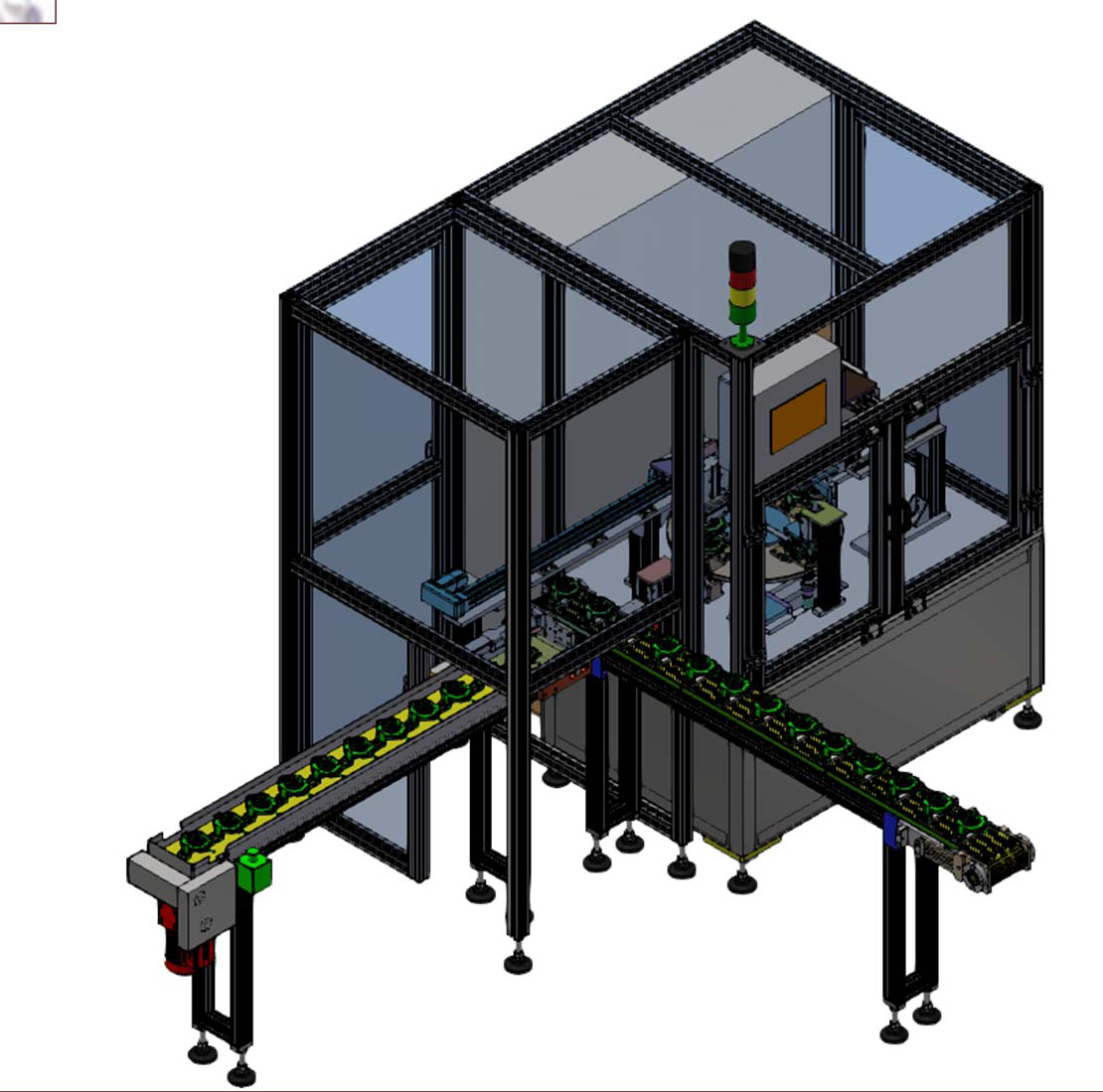

工艺流程(TVMT-M-GO,标准壳体多螺纹多工位设备):

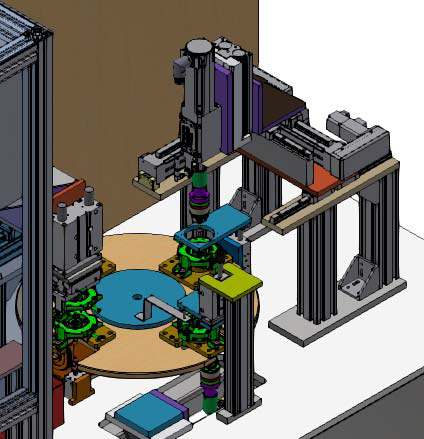

1 待检测产品从传输线自动上料至上下料工位OP10。2 传感器检测到产品,夹爪自动抓取。3 扫描产品DMC,获得产品序列号。(可选)4 产品旋转至OP20, NewVista螺纹检测仪自动检测M2螺纹;5 产品旋转至OP30, NewVista螺纹检测仪自动检测M3螺纹4只(通过伺服平台);6 产品旋转至OP40,对螺纹吹气清洁;7 产品旋转至OP10,自动下料至下料皮带线(NG件自动进入NG料盒);检测完成后,OK产品标记机构对产品进行标记。将检测结果绑定产品序列号,并上传至PC数据库。(可选)
如下图典型产品,设备节拍<15s,其中单个螺纹检测时间<3s。
